規格說明

包裝清單

• 一台RS232伺服器 (SDCL-CS-WBB)
• 一條 USB 傳輸線 (Type A to Type C)

設備介面

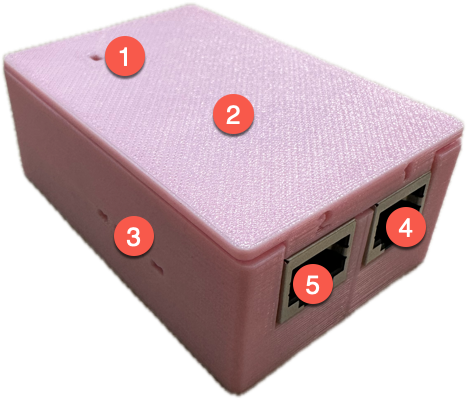

外觀

1. 電源指示燈：顯示設備電源狀態。
2. 機殼上蓋：保護內部元件，易於拆裝。
3. 電量指示燈：顯示內建電池的電量狀態。
4. COM1 連接埠：RS232標準連接埠，用於數據通訊。
5. COM2 連接埠：第二個RS232標準連接埠，用於多重數據通訊。

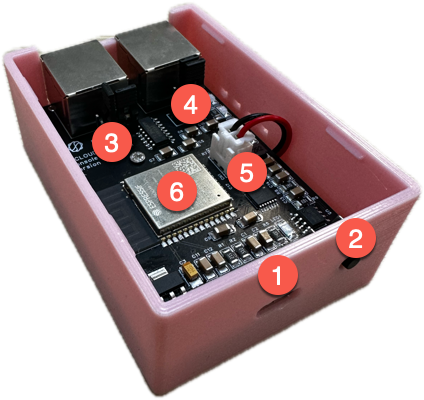

內部

1. Type-C 管理/充電接口：提供管理及充電功能。
2. 電源開關：控制設備電源開啟或關閉。
3. COM1 RX/TX交換：可切換COM1接收和傳輸訊號。
4. COM2 RX/TX交換：可切換COM2接收和傳輸訊號。
5. 電池連接線：連接內建鋰電池，提供設備電力。
6. ESP32處理器：設備核心處理單元。

技術規格

• Wi-Fi：支援2.4G 802.11b/g/n標準。
• 藍牙：支援經典藍牙 V4.2。
• 天線：內建天線。
• 電池：3.7V 500mA 鋰電池（可選配）。
• 充電接口：Type-C接口。
• RS232 接口：具備兩個RJ45連接埠。
• 外觀尺寸：78mm x 52mm x 31mm。

RS232 RJ45 針腳配置

1. 針腳1 (NC)：未使用。
2. 針腳2 (NC)：未使用。
3. 針腳3 (RX)：可透過Jumper交換RX和TX。
4. 針腳4 (GND)：接地。
5. 針腳5 (GND)：接地。
6. 針腳6 (TX)：可透過Jumper交換RX和TX。
7. 針腳7 (NC)：未使用。
8. 針腳8 (NC)：未使用。

注意事項

取得審驗證明之低功率射頻器材，未經核准，公司、商號或使用者均不得擅自變更頻率、加大功率或改變原設計特性及功能。使用低功率射頻器材不得影響飛航安全及干擾合法通信；如有干擾，需立即停用並改善至無干擾後方可繼續使用。
