硬體安裝

進行充電

當您第一次拿到設備時，建議先將電力充滿，當側邊四個電力指示燈恆量時表示充電完成。

連接至電腦

首次使用務必連接電腦進行首次設定，請使用原裝 USB 傳輸線連接RS232伺服器和您的電腦。

連接 RS232 端口(RJ45連接頭)

本裝置上的兩個 RJ45 連接頭都是應用在 RS232 其中線序可已參考規格說明的針腳配置，可以使用一般的網路線與您的網通設備(交換機、防火牆、路由器)進行連接。

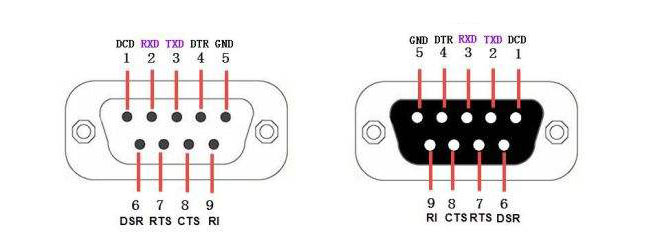

DB9 連接器

大多數早期的設備都是使用 DB9 這樣的連接頭，因此您必須要準備一條 RJ45 轉 DB9 的連接線，但 DB9 連接器具有以下特性，需要特別注意：

• 公頭和母頭：

DB9 連接器分為「公頭 (male)」和「母頭 (female)」兩種形式。公頭通常帶有針腳，而母頭則具有孔槽。在連接設備時，必須確認配對的連接器類型，以確保連接正確無誤。

• 針腳配置：

DB9 連接器上的針腳配置對於正確傳輸數據至關重要。不同的設備可能有不同的配置，因此建議查閱設備的說明文件來確定針腳的用途。

常見的針腳包含接收數據 (RX)、傳送數據 (TX)、地線 (GND) 等，其中 RX 和 TX 的配置可能在不同設備之間有所不同，有時甚至是顛倒的。因此，當連接 RS232 設備時，需要特別小心 RX 和 TX 的正確連接，以避免無法正常通信的情況。

• RX/TX 可能顛倒：

在 RS232 通訊中，RX (接收) 和 TX (傳送) 信號之間的連接經常是不同設備的對接，因此一方的 TX 必須連接到另一方的 RX。如果發現無法正常通信，可以嘗試交換 RX 和 TX 線來排除這類問題。

RJ45 連接器

較新的設備都開始使用 RJ45 連接頭當作 Console 的端口了，RJ45 連接器具有以下特性和需要注意的事項：

• 平行線和跳線：

在使用 RJ45 連接器進行連接時，有兩種主要的線材類型需要注意：平行線 (Straight-Through Cable) 和跳線 (Crossover Cable)，這個與網路線水晶頭的線序有關，如果兩端都是相同線序則是平行線，通常情況下必須要使用平行線。

注意事項

• 在連接 RS232 設備之前，請務必確認設備的電壓是否匹配，避免因為不相容的電壓導致設備損壞。
• 如果遇到通信問題，可以嘗試檢查針腳配置是否一致，或考慮使用信號檢查器來檢測傳輸數據的狀態。
• 對於較長距離的 RS232 連接，建議使用品質較好的屏蔽電纜以減少干擾，確保通信質量。
