使用工具刷入新韌體

目錄

1. 簡介
2. 需求準備
3. 進入刷入模式
4. 操作步驟
5. 常見問題與解決方法

1. 簡介

本手冊旨在協助用戶學會如何使用提供的韌體刷入工具，將最新韌體燒錄至 RS232 伺服器。工具已打包成可執行檔，操作簡單且自動化。

2. 需求準備

在開始之前，請確保具備以下工具與條件：

• 硬體需求：
  • 一台 RS232 伺服器
  • 原裝 USB 傳輸線 (Type A to Type C)
• 軟體需求：
  • Windows 版本：fw_uploader_win64.exe
  • MacOS M2 版本：fw_uploader_macos_m2

3. 進入刷入模式

在燒錄韌體之前，您必須將 RS232 伺服器置於刷入模式。請依照以下步驟操作：

1. 關閉設備： 確保 RS232 伺服器處於關機狀態。

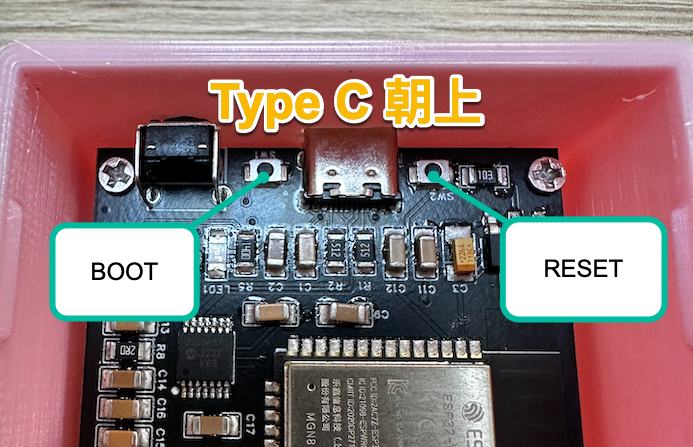

2. 按住 BOOT 按鈕： 按住設備上的 BOOT 按鈕不放。
3. 重啟設備： 短按 RESET 按鈕，設備會重啟。
4. 進入刷入模式： 當設備啟動後，鬆開 BOOT 按鈕。設備此時已進入刷入模式。

4. 操作步驟

步驟 1：下載並執行工具

雙擊執行工具檔案。

步驟 2：自動檢測設備

1. 工具會自動檢測連接的 RS232 設備。
2. 若工具未找到設備，請檢查 USB 連線並確保設備處於刷入模式。

步驟 3：開始燒錄

1. 工具將自動下載最新韌體檔案。
2. 等待進度條完成。

步驟 4：完成更新

1. 當燒錄完成後，請重新插拔裝置即可。
2. 使用 Putty 或其他串口工具連接設備，按下 Enter 確認新韌體版本。

5. 常見問題與解決方法

問題 1：工具找不到設備

• 檢查 USB 傳輸線是否正常連接。
• 確保設備正確進入刷入模式。

問題 2：燒錄過程中斷

• 確保設備未意外斷電或重啟。
• 嘗試重新執行工具並再次燒錄。

問題 3：燒錄後無法啟動設備

• 檢查韌體燒錄是否成功。
• 使用串口工具連接，確認設備主選單是否正常顯示。
